Комплектация линии "Косметичка-В+"
Вакуумный реактор + насос-гомогенизатор + щит управления
+ циркуляционный трубопровод с загрузочной воронкой + жиротопка

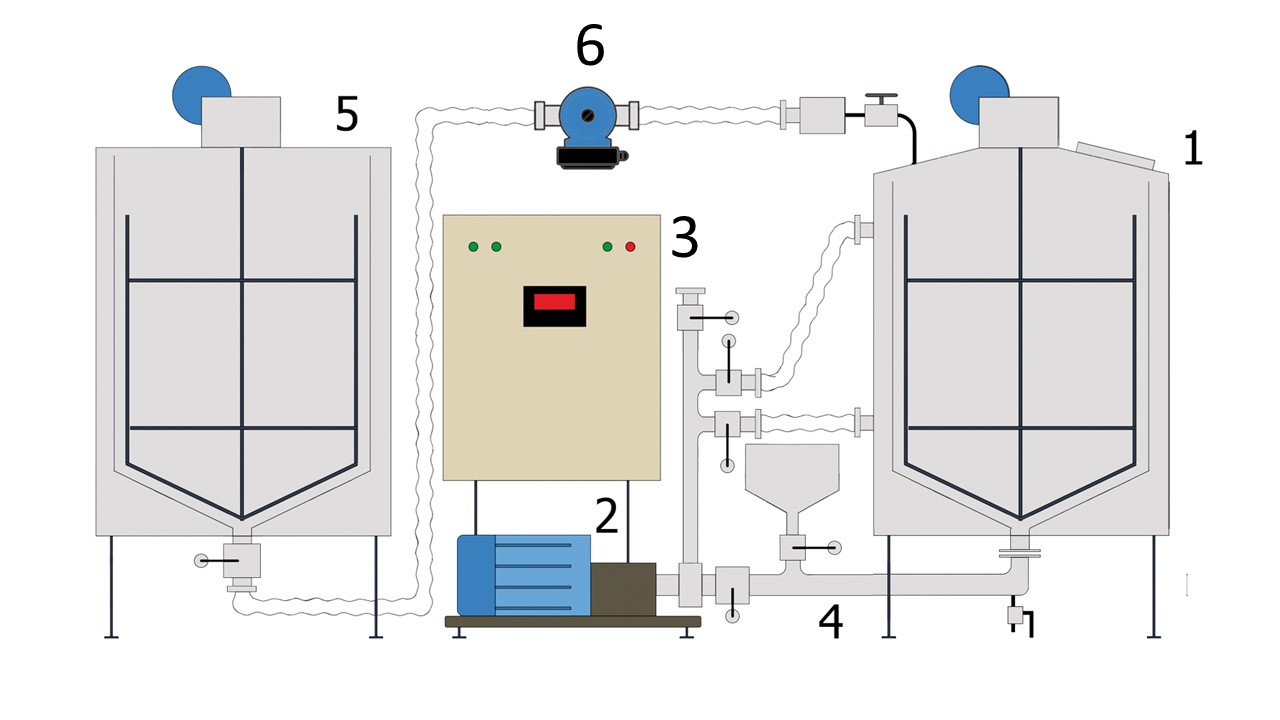

Схема установки
Установка "Косметичка-В+" имеет блочно-модульную конструкцию, которая дает возможность перенастройки на другое производство продукта. Оборудование предназначено для изготовления и фасовки широкого ассортимента продукции: кремов, косметических эмульсий, масок для лица и волос, жидкого мыла и пр. На установке возможно варить два продукта одновременно.
Производительность
от 50 литров за варочный цикл
Электропитание
380 Вольт / от 17 кВт
Примерная длина линии
2,2 метра (возможны изменения под ТЗ клиента)
1. Вакуумный реактор (с вакуумным насосом)
Назначение:
Трёхстенная емкость, предназначенная для удаления избытков воздуха из продукта. Нагрев и термостатирование (поддержание заданной температуры) продукта. Нагрев при вакууме. Наверху реактора установлен электромотор 0,5 кВт с редуктором для вращения рамно-сабельной мешалки. Реактор оснащен 2 тангенциальными вводами, что дает возможность использовать режим частичной загрузки (от 30% объема). Расходомер воды для рабочей зоны, моечная головка, люки – смотровой и загрузочный. Датчики температуры в рубашке и в рабочей зоне. Краны для заполнения рубашки и слива воды из рубашки. Переливной клапан.
Объём:
от 50 литров и более
Мощность ТЭНов:
от 7 кВт
Теплоизоляция:
есть
Мешалка:
рамно-сабельная мешалка (15-60 об/мин.) со фторопластовыми скребками для боковых и нижних поверхностей реактора (возможны различные модификации)
Материал:
нержавеющая сталь AISI 304 / 316
2. Насос-гомогенизатор
Назначение:
тонкое измельчение и создания однородной смеси (гомогенизация)
Мощность:
от 3 кВт
Расход по воде:
от 9 м3/час
3. Щит управления
Назначение:
контроль и поддержание заданной температуры, регулировка скорости вращения мешалки и насоса-гомогенизатора, функции плавного пуска и остановки
4. Циркуляционный водопровод с загрузочной воронкой
Назначение:
Обеспечивает циркуляцию и перемешивание продукта в установке при полном и неполном заполнении реактора, а также даёт возможность загрузки продуктов в твердой фазе через воронку
Материал:
нержавеющая сталь AISI 304 / 316 / пищевой термостойкий пластик
5. Плавитель жировой фазы (жиротопка)
Назначение:
Нагрев и перемешивание восков, а также жировой основы перед подачей в реактор. Предназначена для плавления жирового сырья (восков). Обеспечение контролируемого нагрева и поддержания заданной температуры в емкости. Вверху установлен электропривод 0,55 кВт, вращающий рамно-сабельную мешалку с фторопластовыми скребками.
Объём:
от 50 литров
Мощность:
от 12 кВт (2 шт. х 6 кВт)
Мешалка:
рамно-сабельная мешалка (15-45 об/мин.) с фторопластовыми скребками, работающими по стенкам и дну емкости.
Материал:
нержавеющая сталь AISI 304 / 316
6. Насос для перекачки компонентов из жиротопки в реактор
Назначение:
Перекачка компонентов продукта из жиротопки в основной реактор. Масложиростойкий трубопровод.
